In januari, een dag voordat een grote wintervorst Tulsa zou treffen en een dertigtal centimeter sneeuw op ons zou storten, stopte de oven van ons huis met werken. Ik wilde geen week zonder verwarming zitten, dus belde ik een HVAC-bedrijf (verwarming, ventilatie en airconditioning).
De technicus die naar buiten kwam, vertelde me dat de motor van de oven gaar was. Omdat onze unit oud is (ongeveer 25 jaar), hadden ze geen vervangende motoren op voorraad en moesten ze er één bestellen. Gezien het weer zou het waarschijnlijk een week hebben geduurd om hier te komen.
Ik wilde geen week in een huis doorbrengen met buitentemperaturen van slechts enkele cijfers, dus belde ik om de hele unit te vervangen. Zoals ik al zei, het was een kwart eeuw oud en zou sowieso niet veel langer meegaan, omdat het de typische levensduur van een oven (15-20 jaar) al had overschreden. Naast de verlopen motor had hij ook enkele lekkende problemen, en het koelmiddel dat aan de AC-zijde van het HVAC-systeem werd gebruikt, was niet meer leverbaar, dus als dat vervangen moest worden, zou ik pech hebben.
Hoewel het een goed idee leek om het ding te vervangen, jongen, was ik niet voorbereid op de rekening. Dang! Deze dingen zijn ongelooflijk duur. De technicus zei dat de kosten van HVAC-units de afgelopen tien jaar astronomisch zijn gestegen, omdat bedrijven proberen meer wizbang-functies toe te voegen om een steeds steiler prijskaartje te rechtvaardigen. Dit is de reden waarom je voor zulke dingen altijd geld moet wegsparen – pas op voor fantoomkosten voor huiseigenaren!
We hebben de unit die dag vervangen en het huis was weer aan het opwarmen, net toen het begon te sneeuwen.
Door deze ervaring besefte ik dat ik niet veel begreep van de werking van mijn HVAC-systeem. Dus besloot ik te leren. En, zoals ik gewend ben, deel ik wat ik heb geleerd met je.
Wat volgt is een gemiddelde Joe’s gids voor het begrijpen van het HVAC-systeem van zijn huis. U gaat dit artikel niet afmaken en een koelmiddellek kunnen diagnosticeren. Maar als je een werkend mentaal model wilt van hoe je huis warm blijft in januari en koel in augustus, dan zou dit je daar moeten brengen.
Opmerking: ik concentreer me specifiek op centrale gasverwarming in combinatie met centrale AC, wat de meeste Amerikaanse huizen gebruiken voor verwarming en koeling. Olie-ovens werken volgens een soortgelijk principe, maar zijn qua details zo verschillend dat ze een apart gesprek zijn.
Uw HVAC-systeem is een lus
Uw HVAC-systeem is een lus. Het zuigt lucht uit uw huis, verwarmt of koelt het en duwt het weer naar buiten. Deze lus, die keer op keer loopt, zorgt ervoor dat je huis op 70 graden blijft, of het nu 9 of 109 graden buiten is.
Het systeem zuigt lucht aan die moet worden verwarmd of gekoeld via retouropeningen. Dit zijn grote grills die zich in de centrale ruimtes van het huis bevinden. Nadat het HVAC-systeem die lucht heeft verwarmd of afgekoeld, wordt deze via de toevoeropeningen naar buiten geduwd. Dit zijn de kleine ventilatieopeningen die u mogelijk in uw vloeren, muren of plafonds ziet. Als je je hand erop legt, voel je dat er lucht naar buiten komt.

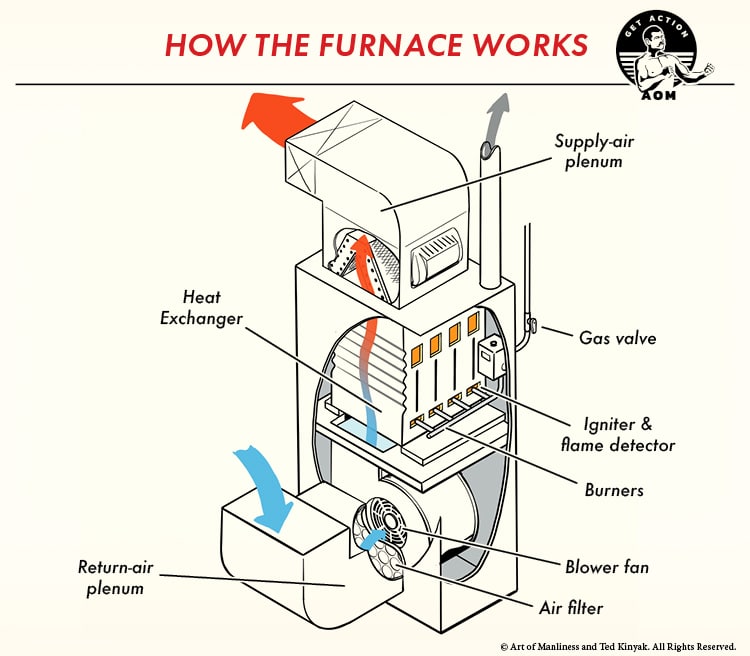

Hoe uw oven het huis verwarmt
Wanneer uw thermostaat om warmte vraagt, geeft hij aan dat de oven moet vuren. Gas stroomt naar de brander en ontsteekt. Als uw oven in uw huis in een kast staat (zoals die van ons), kunt u dit horen gebeuren. Het klinkt alsof een open haard op gas aangaat.
De vlam verwarmt een onderdeel dat de warmtewisselaar wordt genoemd: een reeks metalen buizen of kamers. De warmtewisselaar doet twee dingen.
Ten eerste reizen de verbrandingsgassen die door de brander worden gecreëerd, inclusief koolmonoxide, door deze buizen en worden via een uitlaatopening naar buiten uw huis verdreven. Dit is wat voorkomt dat u en uw gezin overlijden aan koolmonoxidevergiftiging.
Ten tweede worden de buitenwanden van die buizen extreem heet. Lucht zal over deze gloeiend hete buizen stromen en warmte zal van de buizen naar de lucht worden uitgewisseld. Vandaar de naam warmtewisselaar.
Wanneer de warmtewisselaar voldoende is opgewarmd, gaat de ventilatormotor in uw oven aan. Dit is een grote ventilator in de oven die retourlucht uit uw huis naar binnen zuigt en deze langs de buitenkant van de hete metalen buizen duwt. De lucht neemt warmte op terwijl deze langs de buitenkant van de warmtewisselaar beweegt, wordt in het zogenaamde toevoerplenum geduwd (een grote metalen doos bovenop de oven) en gaat van daaruit door uw kanalen naar elke kamer. Een belangrijke opmerking: uw huislucht komt nooit in aanraking met de uitlaatgassen, omdat deze, zoals hierboven vermeld, van binnen afgesloten zijn. Dit zorgt voor het ademend vermogen van de warme lucht die uit uw ventilatieopeningen komt.
Twee veiligheidscomponenten op uw oven zijn de moeite waard om te weten. De eerste is de vlamsensor. Het is een metalen staaf die bevestigt dat de brander daadwerkelijk is aangestoken. Als de oven vuil is (bedekt met koolstof door jarenlang gebruik), zal de oven ongeveer 3 seconden ontsteken en zichzelf vervolgens uit voorzorg uitschakelen. Het is een van de meest voorkomende redenen waarom een oven herhaaldelijk start en stopt. De tweede is de eindschakelaar, die de temperatuur in de oven bewaakt. Als het te warm wordt, meestal omdat iets de luchtstroom blokkeert, schakelt de eindschakelaar alles uit voordat er schade wordt aangericht.
Iets anders dat u moet weten over moderne ovens is hoe ze zijn ontworpen voor efficiëntie. Toen ik mijn unit verving, begon de technicus te praten over motoren met variabele snelheid en meertrapsbranders, en ik had eigenlijk geen idee wat dat betekende.
Hier is de korte versie:
Oudere ovens werken als een lichtschakelaar. Ze gaan op volle kracht of zijn helemaal uitgeschakeld. Een ventilatormotor met variabele snelheid werkt meer als een dimmerschakelaar, loopt langzaam op en past de snelheid aan op basis van wat nodig is. Hij verbruikt aanzienlijk minder elektriciteit en werkt stiller. Op dezelfde manier kan een tweetraps- of modulerende brander op mildere dagen op gedeeltelijke capaciteit draaien in plaats van altijd op 100% te stoken. Het resultaat is minder dramatische temperatuurschommelingen en een lagere gasrekening.
De efficiëntie van de oven wordt beoordeeld aan de hand van AFUE: Annual Fuel Utilization Efficiency. Een 80% AFUE-oven stuurt 20% van de energie die hij verbrandt naar het rookkanaal als afvalwarmte. Een 96% AFUE-oven verliest er heel weinig van.
De technologie legde uit dat de technologie die deze hogere efficiëntie mogelijk maakt, een belangrijke reden is waarom ovens in de loop der jaren duurder zijn geworden. Het idee is dat u vooraf meer aan het apparaat besteedt en gedurende de levensduur ervan geld bespaart op de energierekeningen.

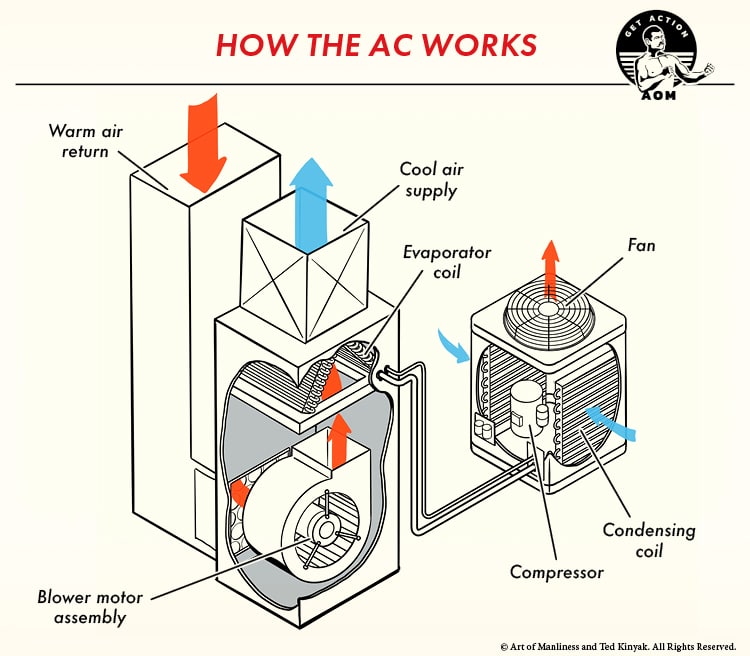

Hoe uw airco het huis koelt
Het eerste dat u moet begrijpen is dit: centrale airconditioning produceert geen koude lucht. In plaats daarvan verwijdert het de warmte uit uw huis en dumpt deze naar buiten. Dit lijkt misschien een triviaal onderscheid, maar het is belangrijk om te begrijpen hoe het geheel werkt.
Het AC-gedeelte van uw HVAC-unit bestaat uit twee delen. Het ene deel is verbonden met uw oven en het andere deel bevindt zich buiten.
Allereerst de buitenunit. Het is die grote metalen doos die naast je huis staat. Het bevat de compressor en de condensorspiraal. De compressor perst koelmiddel in een heet gas onder hoge druk. Dat hete gas stroomt door de condensorspiraal terwijl een ventilator er buitenlucht overheen blaast, waardoor de warmte naar uw tuin wordt overgebracht. Het koelmiddel, nu afgekoeld en gecondenseerd tot een vloeistof onder hoge druk, stroomt terug naar binnen.
Die koude koelmiddelvloeistof gaat naar iets dat een verdamperspiraal wordt genoemd en dat zich direct boven uw oven bevindt. Het heeft de vorm van een omgekeerde V. Het vloeibare koelmiddel stroomt door de verdamperspiraal, waar het warmte absorbeert en verdampt tot een koud gas.
Dit is waar de AC weer wordt aangesloten op uw oven. Diezelfde ventilatormotor die in de winter lucht verplaatst, doet in de zomer hetzelfde werk. Het zuigt retourlucht uit uw huis en duwt deze over de nu koude verdamperspiraal. Dankzij de tweede wet van de thermodynamica (die in feite zegt dat warmte altijd van een warme naar een koude plaats beweegt), wordt de warmte in die lucht overgebracht naar het koelmiddel. De gekoelde lucht wordt via uw toevoerkanalen de woning in geduwd. Het koelmiddel, geladen met de warmte van uw huis, gaat terug naar de buitenunit om het te dumpen, en het geheel begint opnieuw.
Naast dat uw huis koel blijft, ontvochtigt uw airco ook de lucht die uw huis binnen wordt geblazen. Dit gebeurt omdat wanneer warme, vochtige lucht er doorheen stroomt, er vocht uit condenseert. Dat water druppelt in een afvoerbak en komt naar buiten via een PVC-condensaatleiding, wat betekent dat de airco ook vocht uit uw huis trekt terwijl deze afkoelt.
Een verstopte condensaatleiding is een veelvoorkomende reden dat uw airco niet aangaat. Als die lijn verstopt raakt door algen of smurrie, wordt een klein veiligheidsapparaat, een vlotterschakelaar genaamd, geactiveerd en wordt de stroom naar uw thermostaat uitgeschakeld. Dus als u merkt dat uw airco niet aanslaat, controleer dan de condensaatleiding voordat u van het ergste uitgaat. Een HVAC-man kan dit doen, maar je kunt het ook zelf maken. Ik zal er in de toekomst een artikel over schrijven.
Onderhoud van uw HVAC
Laat de toevoeropeningen (grotendeels) open. U moet voorkomen dat u meer dan ongeveer 20% van uw toevoeropeningen sluit. Het lijkt erop dat het zinvol is om ze op te sluiten in de kamers die je niet gebruikt; waarom zou je al die warme of koude lucht verspillen die erin blaast? Maar het sluiten van registers verhoogt de statische druk in het kanaalwerk, waardoor de ventilatormotor onder druk komt te staan. Laat de ventilatieopeningen open.
Houd de retouropeningen vrij. Dit zijn de grotere ventilatieopeningen die lucht terug naar de oven trekken. Een bank die er tegenaan wordt geschoven, of gordijnen die er overheen hangen, verstikken het systeem net zo goed als een verstopt filter. Zorg ervoor dat ze duidelijk zijn.
Vervang het filter minstens elke lente en herfst. HVAC-units hebben een filter nodig. Je vindt ze meestal op een plek boven je ventilator of in je retouropening. Wat doet het filter? De primaire taak van het filter is niet het reinigen van de lucht die u inademt. Het doet dat, maar zijn belangrijkste taak is het beschermen van uw HVAC. Stof op de verdamperspiraal of warmtewisselaar doet afbreuk aan de efficiëntie en kan, als het te veel ophoopt, deze componenten volledig vernietigen, waardoor u zich gedwongen voelt om over deeg te pieken voor dure vervangingen of reparaties.
Reinig de buitencondensoreenheid tweemaal per jaar. Elke lente vóór het koelseizoen moet u de buitencondensor voorzichtig afspuiten om deze te ontdoen van pluisjes en vuil van populierenhout. Dit verhoogt de efficiëntie van uw AC. Het duurt slechts 10 minuten en een slang.
Houd de condensaatleiding vrij. Om te voorkomen dat er verstoppingen ontstaan in de condensaatleiding van uw airco, giet u eenmaal per seizoen een kopje witte azijn in de leiding.
Laat uw apparaat elk voorjaar en najaar onderhouden. Laat twee keer per jaar een HVAC-man uw unit komen controleren voor routineonderhoud en service. Ze zullen kleine problemen onderkennen voordat ze grote, dure problemen worden.
Conclusie
Hoewel u nog niet klaar bent om als HVAC-technicus aan de slag te gaan, heeft u nu een basisidee van hoe uw verwarmings- en koelsysteem werkt en zult u hopelijk in een betere positie zijn om te begrijpen wat er aan de hand is als een HVAC-man uw opties uitlegt over hoe u uw dode oven kunt repareren als het buiten vriest.
